T-30W 斜床身尾座线轨刀塔机
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
| 描述 | 项目 | 单位 | T-30W | |
| 工作范围 | 床身最大回旋直径 | mm | Φ440 | |
| 最大加工直径 | 轴类 | mm | Φ260 | |
| 盘类外径刀座) | mm | Φ360 | ||
| 最大加工长度(刀盘面至卡爪面) | mm | 360 | ||
| 过油缸棒料直径 | mm | Φ46 | ||
| 进给 | X轴快速移动 | mm/min | 22000 | |
| Z轴快速移动 | mm/min | 22000 | ||
| X轴最大行程 | mm | 180(+过中心20 | ||
| Z轴最大行程 | mm | 400 | ||
| X/Z轴重复定位精度 | mm | 0.005 | ||
| 主轴 | 主电机功率 | Kw | 5.5 | |
| 主轴转速 | rpm | 50-4000 | ||
| 主轴鼻端 | ASA | A2-5 | ||
| 主轴通孔 | mm | Φ56 | ||
| 夹紧方式 | / | 6寸卡盘 | ||
| 尾座 | 滑台最大行程 | mm | 330 | |
| 尾座套筒 | 莫氏 | 4# | ||
| 尾座套筒伸缩行程 | mm | 140 | ||
| 刀塔 | 刀塔 | / | 80(8T) | |
| 刀盘最大回转直径 | mm | Φ440 | ||
| 刀柄尺寸 | mm | 25×25 | ||
| 其他 | 润滑方式 | 自 动 | 2L | |
| 冷却泵功率 | W | 370 | ||
| 机床外形尺寸 | mm | 2170×1420×1635 | ||
| 机床重量 | T | 2 | ||

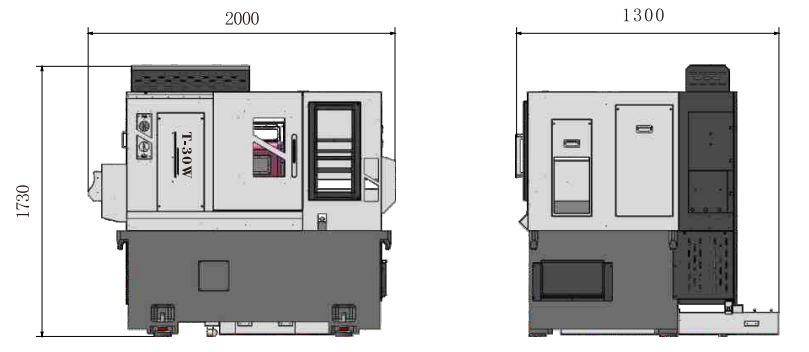

安装尺寸 Installation size
注:本目录内所有系列产品说明、数据和实际之间可能存在误差，如有更改，恕不另行通知。

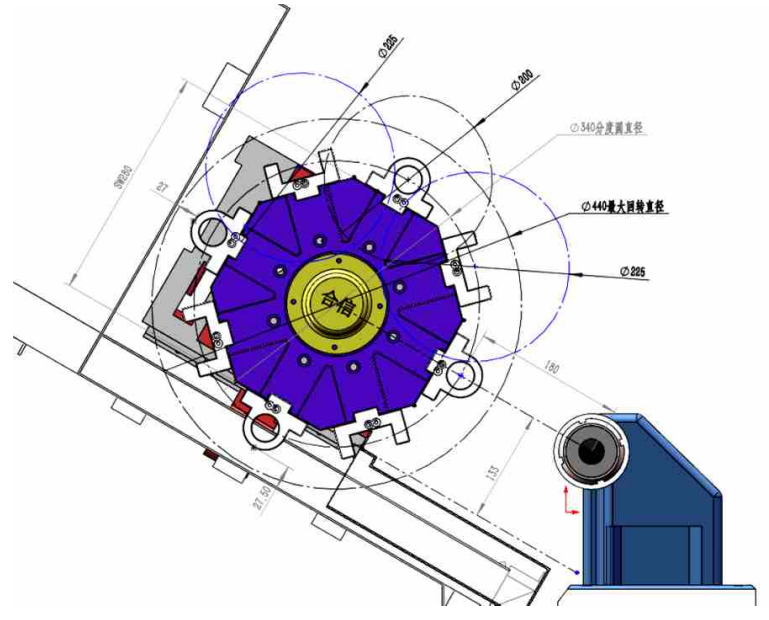

刀塔示意图 Turret Schematic
