H-360A 精密型 平床身线轨数控车床

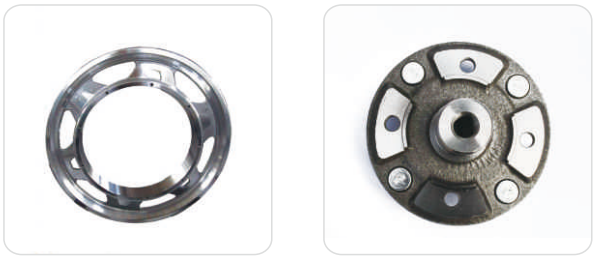

本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
| 描述 | 项目 | 单位 | H-360A | H-360AL |
| 工作范围 | 床身上最大回转直径 | mm | Φ340 | * |
| 拖板上最大棒料直径 | mm | Φ160 | * | |
| 过油缸棒料直径 | mm | Φ36 | * | |
| 进给 | X轴快移速度 | mm/min | 22000 | * |
| Z轴快移速度 | mm/min | 22000 | * | |
| X轴最大行程 | mm | 300 | * | |
| Z轴最大行程 | mm | 340 | 500 | |
| X/Z轴重复定位精度 | mm | 0.005 | * | |
| 主轴鼻端 | ASA | A2-5 | * | |
| 主轴 | 主轴通孔直径 | mm | Φ50 | * |
| 主轴内孔锥度 | 42度 | * | ||
| 主轴转速 | rpm | 50-3000 | * | |
| 夹紧方式 | mm | 气动液压选配 | * | |
| X轴脉冲当量 | mm | 0.005 | * | |
| Z轴脉冲当量 | mm | 0.01 | * | |
| 其他 | 刀位数 | 排刀可选4工位电动刀架) | * | |
| 刀方尺寸 | mm | 20×20 | * | |
| 主电机功率 | Kw | 4 | * | |
| 机床外形尺寸(长×宽×高) | mm | 1910×1380×1680 | 2050×1246×1520 | |
| 机床重量 | T | 1.5 | 1.7 |

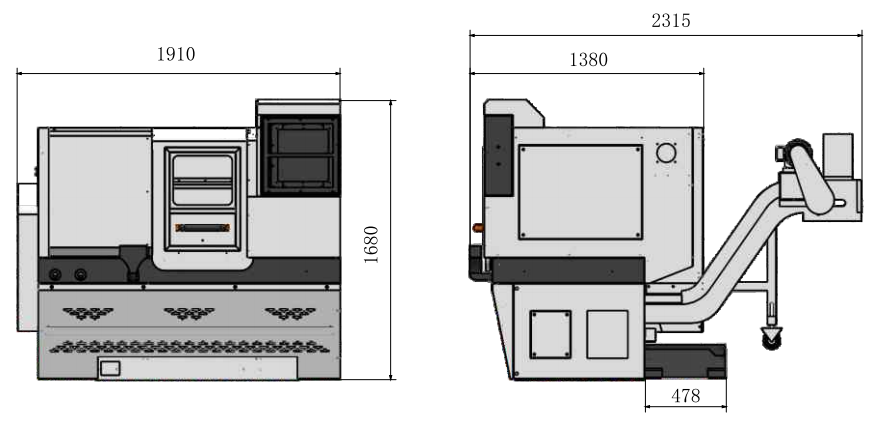

安装尺寸 Installation size

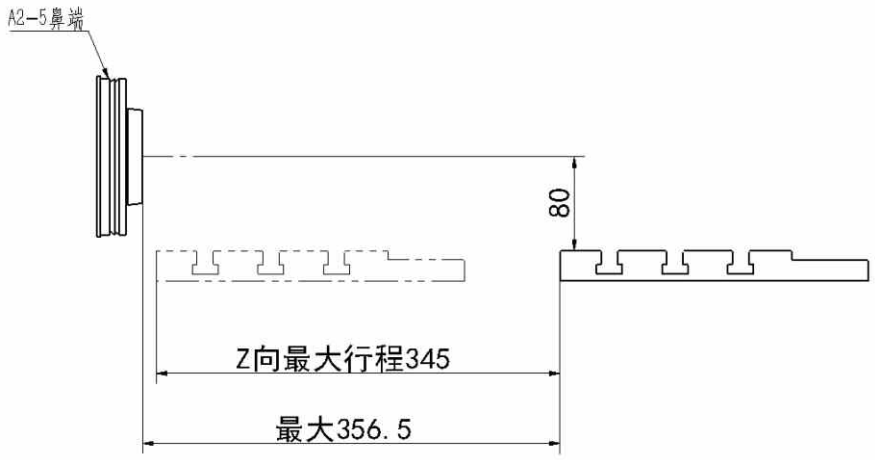

排刀干涉图 Interference diagram of row knife
