DLC-220 倒立式数控机床(自动抓取式)
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
|
描述 |
项目 |
单位 |
DLC-220 |
|
工作范围 |
最大抓取直径 |
mm |
Φ220 |
|
X向有效行程 |
mm |
700 |
|
|
进给 |
X轴快移速度 |
mm/min |
22000 |
|
Z轴快移速度 |
mm/min |
20000 |
|
|
X轴最大行程 |
mm |
720 |
|
|
Z轴最大行程 |
mm |
300 |
|
|
主轴 |
卡盘直径 |
mm |
6寸(或筒夹) |
|
主轴鼻端 |
ASA |
A2-5 |
|
|
电主轴 |
Kw |
11(可选18.5) |
|
|
主轴转速 |
rpm |
4500 |
|
|
主轴通孔 |
mm |
Φ50 |
|
| X/Z重复定位精度 | mm | 0.005 | |
|
料盘 |
外形尺寸 |
mm |
1900×500 |
|
移动速度 |
mm/min |
20000 |
|
|
放料高度 |
mm |
150(含托料盘) |
|
|
回转周长 |
mm |
4000 |
|
|
其他 |
床身结构形式 |
/ |
90度立床身 |
|
排屑方式 |
/ |
排屑机 |
|
|
排屑功率 |
Kw |
0.25 |
|
|
夹紧方式 |
/ |
液压 |
|
|
刀架方式 |
80(8T) |
伺服刀塔 |
|
|
系统 |
/ |
选配 |
|
|
机床外形尺寸(长×宽×高) |
mm |
2096×2272×2307 |
|
|
机床重量 |
T |
5.0 |

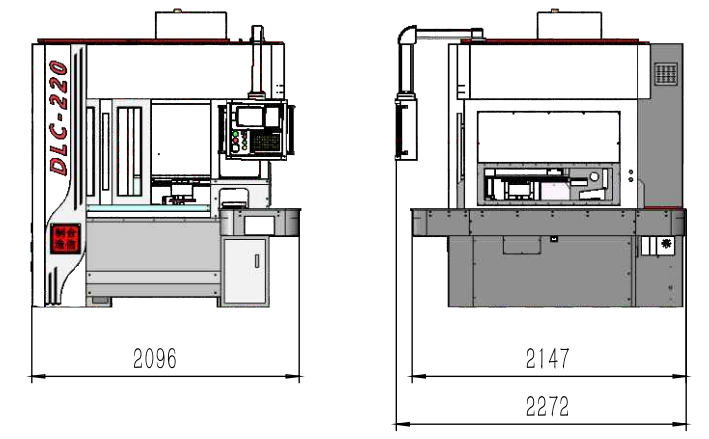

安装尺寸 Installation size

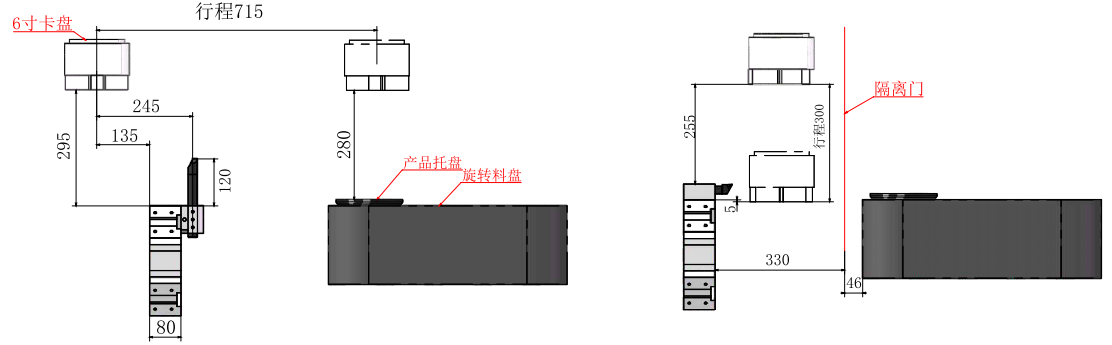

刀盘干涉图 Cutter head
