H-360W 精密型平床身尾座线轨数控车床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
|
描述 |
项目 |
单位 |
H-360W |
|
工作范围 |
床身上最大回转直径 |
mm |
Φ340 |
|
拖板上最大棒料直径 |
mm |
Φ160 |
|
| 过油缸棒料直径 | mm | Φ36 | |
|
进给 |
X轴快移速度 |
mm/min |
22000 |
|
Z轴快移速度 |
mm/min |
22000 |
|
|
X轴最大行程 |
mm |
300 |
|
|
Z轴最大行程 |
mm |
340 |
|
|
尾座 |
尾座最大行程 |
mm |
300 |
|
两顶尖距离 |
mm |
350 |
|
|
尾座套筒 |
莫氏 |
4# |
|
|
主轴 |
主轴通孔直径 |
mm |
Φ40 |
|
主轴内孔锥度 |
|
42度 |
|
|
主轴转速 |
rpm |
50-3000 |
|
|
其他
|
夹紧方式 |
mm |
气动(液压选配) |
|
X轴脉冲当量 |
mm |
0.005 |
|
|
Z轴脉冲当量 |
mm |
0.01 |
|
|
刀位数 |
|
排刀(可选4工位电动刀架) |
|
|
刀方尺寸 |
mm |
20×20 |
|
|
主电机功率 |
Kw |
4.0 |
|
|
机床外形尺寸(长×宽×高) |
mm |
2190×1381×1522 |
|
|
机床重量 |
T |
1.8 |

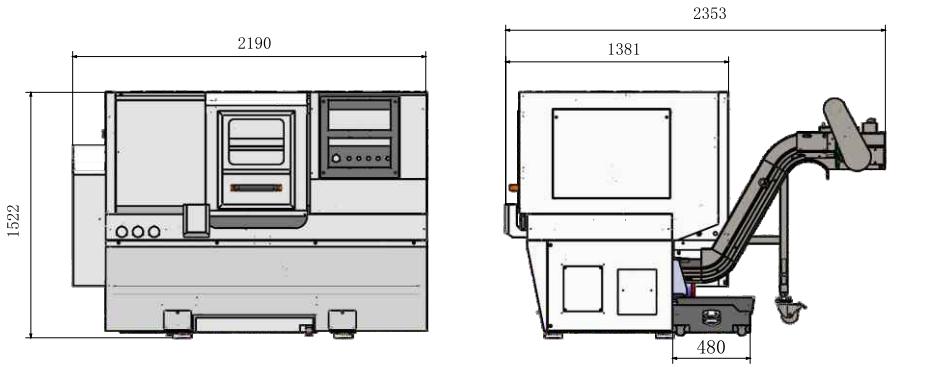

安装尺寸 Installation size

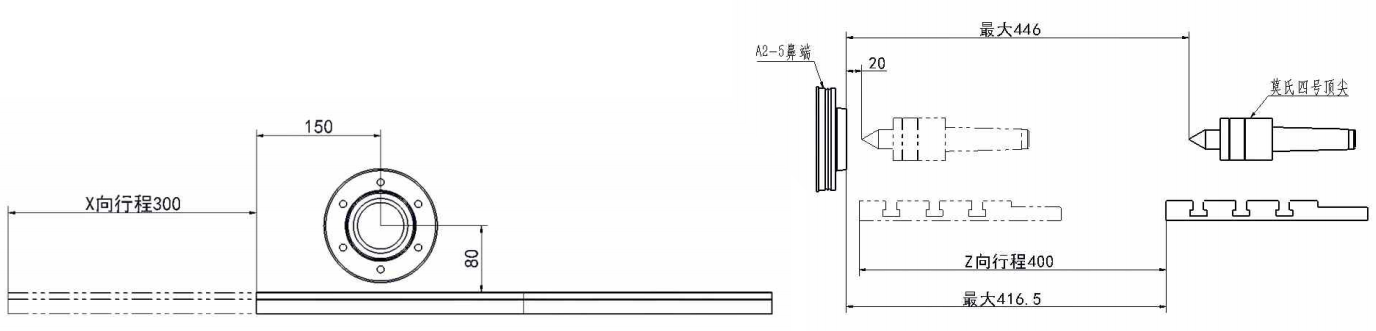

排刀干涉图 Interference diagram of row knife
