G-350斜床身线轨数控车床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
|
描 述 |
项目 |
单位 |
G-350 |
|
工作范围 |
床身上最大回转直径 |
mm |
Φ420 |
|
拖板上最大棒料直径 |
mm |
Φ120 |
|
|
过主轴棒料直径 |
mm |
Φ36 |
|
|
进给 |
X轴快移速度 |
mm/min |
22000 |
|
Z轴快移速度 |
mm/min |
22000 |
|
|
X轴最大行程 |
mm |
300 |
|
|
Z轴最大行程 |
mm |
310 |
|
| X/Z轴重复定位精度 | mm | 0.005 | |
|
主轴 |
主轴鼻端 |
ASA |
A2-5 |
|
主电机 |
Kw |
4 |
|
|
主轴转速 |
rpm |
50-3000 |
|
|
主轴通孔 |
mm |
Φ49 |
|
|
卡盘直径 |
|
6寸(选配) |
|
|
其他 |
床身结构形式 |
|
高低轨30度斜床身 |
|
夹紧方式 |
|
气动/液压 |
|
|
刀架方式 |
|
排刀架 |
|
|
润滑方式 |
|
自动润滑 |
|
|
冷却泵功率 |
W |
120 |
|
|
照明 |
V |
220 |
|
|
系统 |
|
选配 |
|
|
机床外形尺寸(长×宽×高) |
mm |
1791.5×1400×1660 |
|
|
机床重量 |
T |
1.3 |

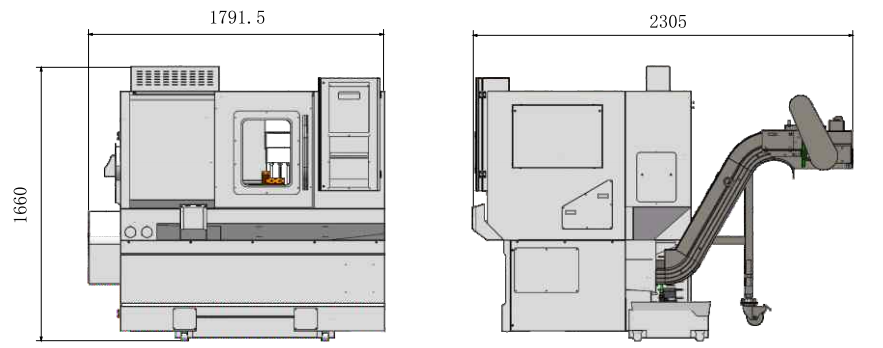

安装尺寸 Installation size

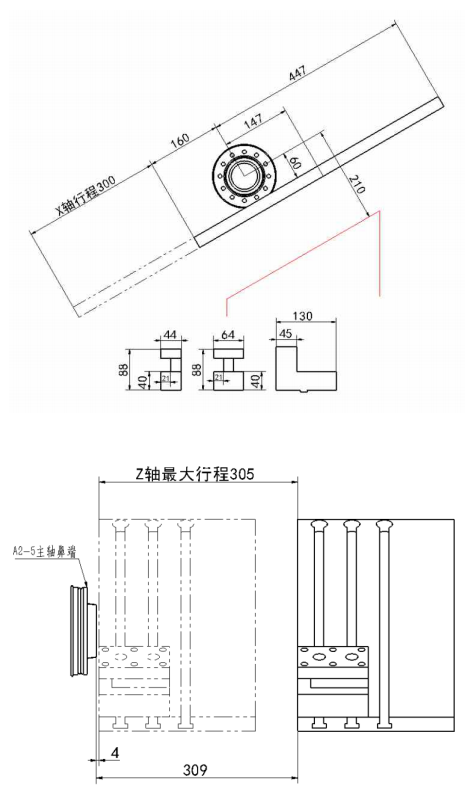

排刀干涉图 Interference diagram of row knife
