G-460 斜床身线轨数控车床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
| 描 述 | 项目 | 单位 | G-460 | G-460A |
| 工作范围 | 床身上最大回转直径 | mm | Φ500 | * |
| 拖板上最大棒料直径 | mm | Φ160 | * | |
| 过油缸棒料直径 | mm | Φ36 | Φ46 | |
| 进给 | X轴快移速度 | mm/min | 22000 | * |
| Z轴快移速度 | mm/min | 22000 | * | |
| X轴最大行程 | mm | 400 | * | |
| Z轴最大行程 | mm | 350 | * | |
| X/Z轴重复定位精度 | mm | 0.005 | * | |
| 主轴 | 主轴鼻端 | ASA | A2-5(150主轴单元) | A2-5(170主轴单元) |
| 主电机 | Kw | 5.5无编码器伺服 | * | |
| 主轴转速 | rpm | 50-4500 | * | |
| 主轴通孔 | mm | Φ49 | Φ56 | |
| 卡盘直径 | 6寸 | * | ||
| 其他 | 床身结构形式 | 45度斜床身 | * | |
| 夹紧方式 | 液压 | * | ||
| 刀架方式 | 排刀架 | * | ||
| 润滑方式 | 自动润滑 | * | ||
| 冷却泵功率 | W | 250 | * | |
| 照明 | V | 220 | * | |
| 系统 | 选配 | * | ||
| 机床外形尺寸(长×宽×高) | mm | 2021×1502×1790 | * | |
| 机床重量 | T | 2 | 2.1 |

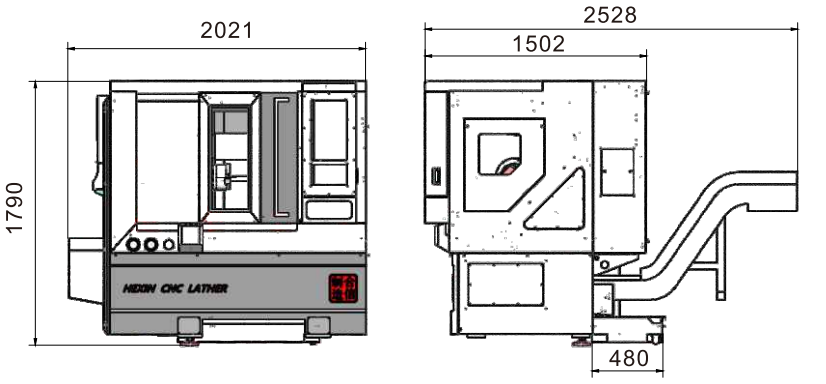

安装尺寸 Installation size

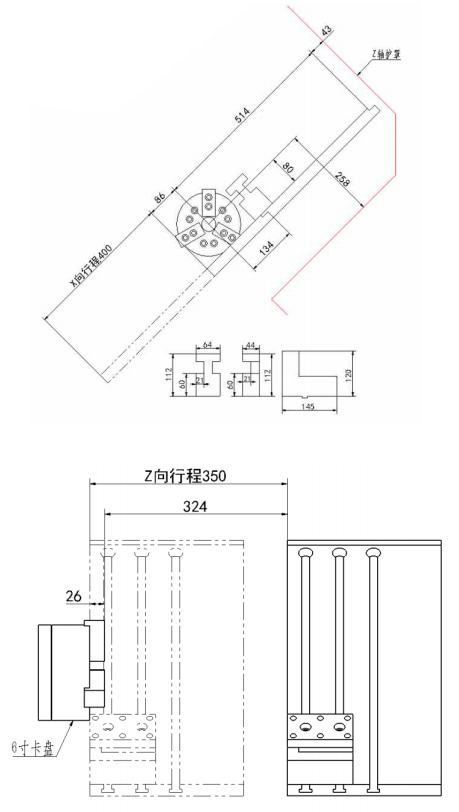

排刀干涉图 Interference diagram of row knife
