CX-600 车铣复合数控机床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
|
描 述 |
项目 |
单 位 |
CX-600 |
|
工作范围 |
最大车削直径 |
mm |
Φ430 |
|
最大径向铣削直径 |
mm |
Φ380 |
|
|
最大铣削长度 |
mm |
到卡爪面600 |
|
|
最大车削长度 |
mm |
到卡爪面550 |
|
| 过油缸棒料直径 | mm | Φ52 | |
|
进给 |
X轴最大行程 |
mm |
240 |
|
Y轴最大行程 |
mm |
±55 |
|
|
Z轴最大行程 |
mm |
600 |
|
|
X轴/Y轴/Z轴快移速度 |
mm/min |
20/16/20 |
|
|
X/Z/Y重复定位精度 |
mm |
0.005 |
|
|
主轴 |
主轴鼻端 |
ASA |
A2-6 |
|
液压卡盘 |
|
8寸 |
|
|
主轴转速 |
rpm |
4000 |
|
|
主轴功率 |
Kw |
15 |
|
|
主轴最大扭矩 |
Nm |
120 |
|
| 主轴通孔 |
deg |
Φ66 | |
|
尾座 |
最大行程 |
mm |
550 |
|
两顶尖距离 |
mm |
620 |
|
|
尾座套筒 |
莫氏 |
5# |
|
|
刀塔 |
刀塔工位 |
N |
12 |
|
动力刀座 |
|
BMT55 |
|
|
刀杆尺寸 |
mm |
□ 25 |
|
|
镗杆尺寸 |
mm |
Φ40 |
|
|
动力主轴转速 |
rpm |
3000/4500 |
|
|
动力输出电机 |
Kw |
3-5 |
|
|
其他 |
主轴冷却方式 |
|
油冷 |
|
冷却泵功率 |
Kw |
0.75 |
|
|
机床外形尺寸(长×宽×高) |
mm |
3047×1858×1923.5 |
|
|
机床重量 |
T |
5.0 |

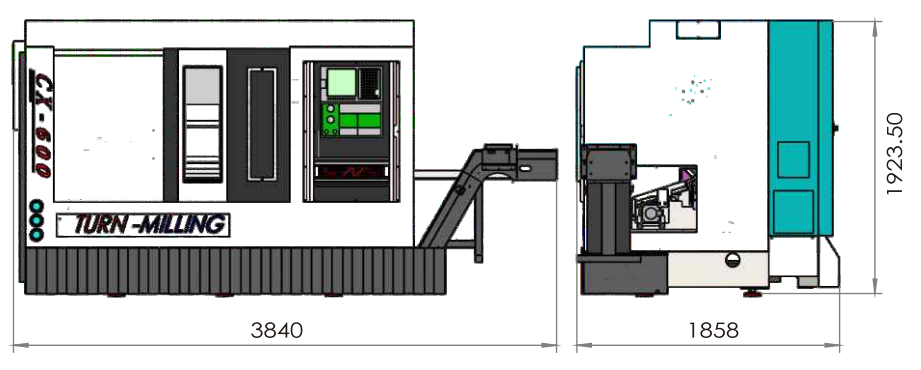

安装尺寸 Installation size

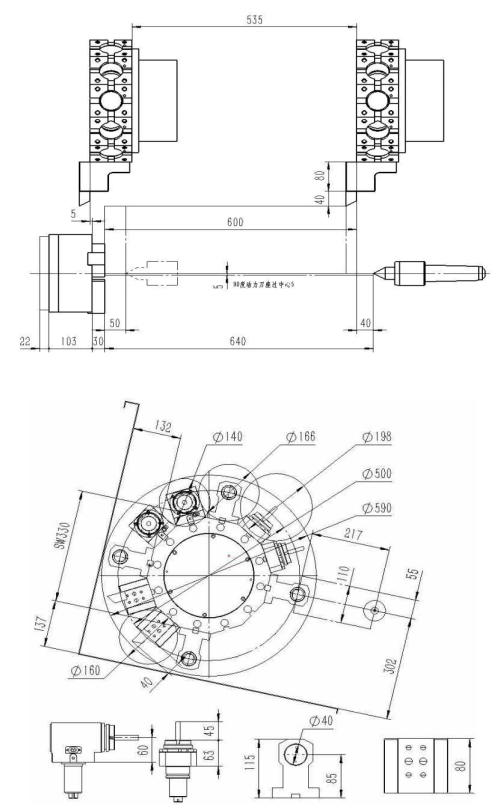

刀盘干涉图 Cutter head
