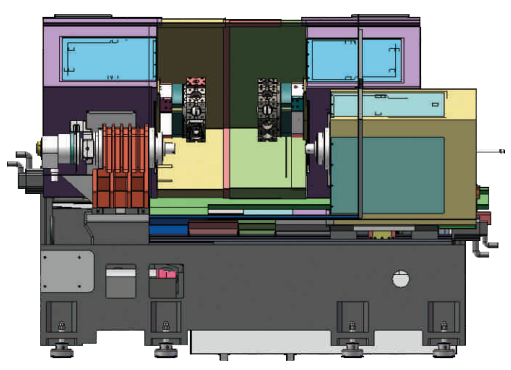

VTD5246 双主轴双刀塔数控机床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
| 描述 | 项目 | 单位 | VTD5246 | 副轴 |
| 工作范围 | 最大加工直径 | mm | Φ210 | |
| 最大加工长度 | mm | 200 | ||
| 过油缸棒料直径 | mm | Φ46 | / | |
| Φ52 | / | |||
| 进给 | XI/X2最大行程 | mm | 210 | |
| Z1/Z2最大行程 | mm | 240 | ||
| B最大行程 | mm | / | 500 | |
| X1/X2/Z1/Z2/B快速 | mm/min | 22/22/22/22/20 | ||
| X1/X2/Z1/Z2/B重复精度 | mm | 0.005 | ||
| X1/X2/Z1/Z2/B滚珠丝杆 | / | 3210/3210/4010/4010 | ||
| X1/X2/Z1/Z2/B直线导轨 | / | 45/45/45/45/45 | ||
| 主轴 | 主主轴鼻端 | ASA | A2-5(可选电主轴) | / |
| A2-6可选电主轴) | / | |||
| 副主轴鼻端 | ASA | / | A2-5(可选电主轴) | |
| 主主轴功率 | Kw | 11 | / | |
| 副主轴功率 | Kw | / | 7.5可选11Kw | |
| 两主轴转速 | rmp | 50-4000(伺服主轴) | * | |
| 0-4000(伺服主轴) | * | |||
| 主主轴通孔 | mm | Φ56 | / | |
| Φ66 | / | |||
| 副主轴通孔 | mm | / | Φ56 | |

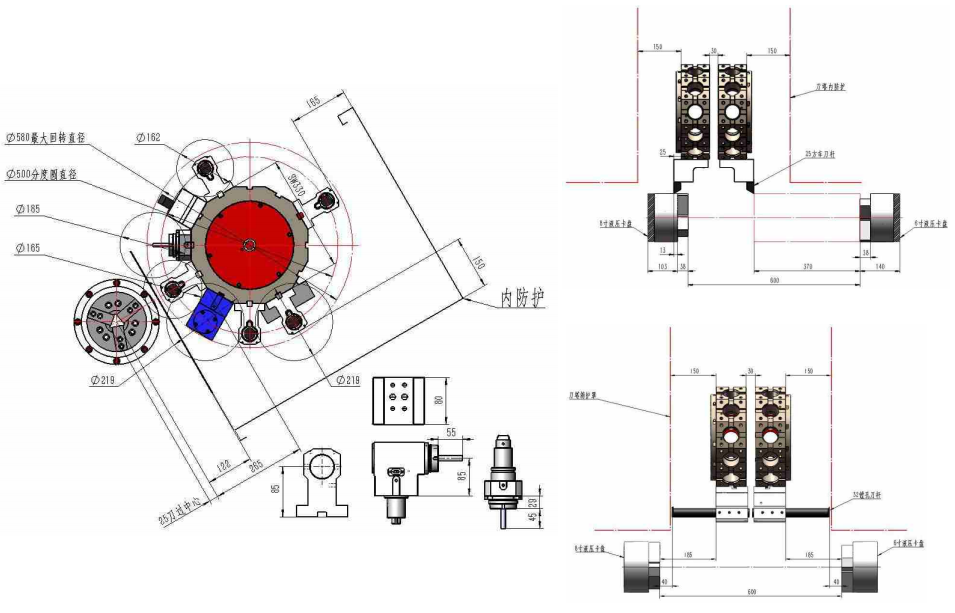

| 刀塔 | 刀塔工位 | / | 12T | |
| 动力刀座 | / | BMT55 | ||
| 刀杆尺寸 | mm | □25 | ||
| 刀尺寸 | mm | Φ40 | ||
| 动力电机转速 | rmp | 3000/4500 | ||
| 动力电机功率 | Kw | 3月5日 | ||
| 其他 | 高压泵功率 | W | 750 | |
| 机床尺寸 | mm | 2924×2512×2066 | ||
| 机床重量 | T | 6 | ||

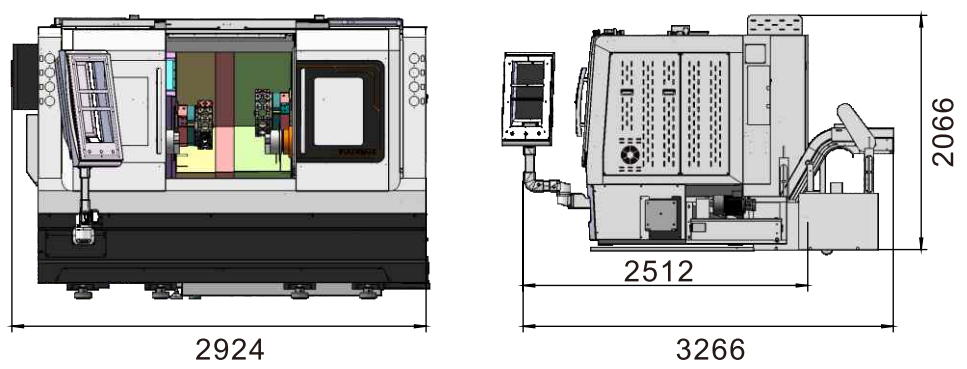

安装尺寸 Installation size
