CXS-46 双主轴单刀塔数控机床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
|
描述 |
项目 |
单位 |
CXS-46 |
|
工作范围 |
主轴最大回旋直径 |
mm |
Φ500 |
|
副轴最大回旋直径 |
mm |
Φ280 |
|
|
两主轴最大间距 |
mm |
390 |
|
|
过主轴棒料直径 |
mm |
Φ46 |
|
|
进给 |
副轴最大行程 |
mm |
410 |
|
X轴最大行程 |
mm |
170 |
|
|
Y轴最大行程 |
mm |
80±40 |
|
|
Z轴最大行程 |
mm |
380 |
|
|
X/Y/Z移动速率 |
mm/min |
22000/12000/22000 |
|
|
X/Y/Z重复定位精度 |
mm |
0.005 |
|
|
主轴 |
主轴鼻端 |
ASA |
A2-5 |
|
伺服同步电主轴 |
kw |
11 |
|
|
主轴转速 |
rpm |
0-4500 |
|
|
主轴通孔 |
mm |
Φ50 |
|
|
其他 |
夹紧方式 |
/ |
液压筒夹 |
|
刀架 |
BMT45 |
12T |
|
|
机床尺寸(长×宽×高 |
mm |
2450×1719×1720 |
|
|
机床重量 |
T |
3 |

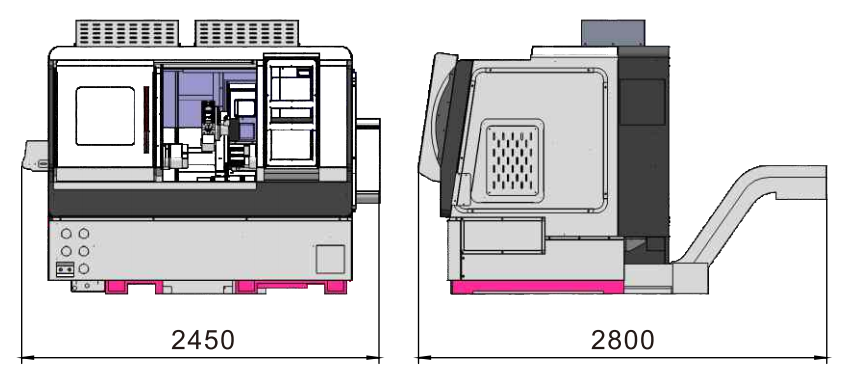

安装尺寸 Installation size
注:本目录内所有系列产品说明、数据和实际之间可能存在误差，如有更改，恕不另行通知。

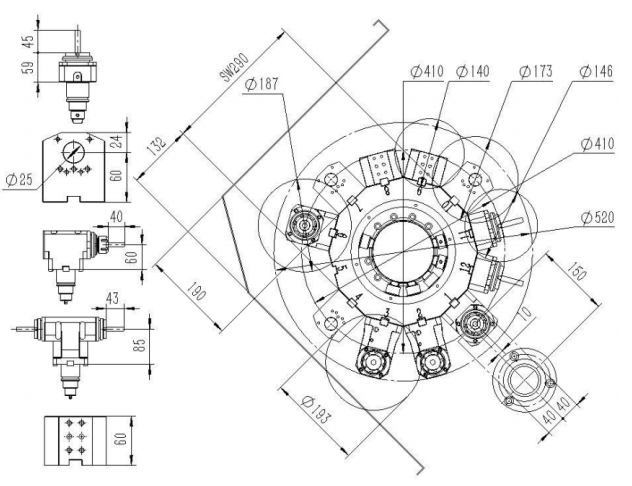

刀盘干涉图 Cutter head
