TS-30 双主轴对接数控机床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
| 描述 | 项目 | 单位 | TS-30 | 副轴 |
| 工作范围 | 床身上最大回转直径 | mm | Φ260 | 200 |
| 拖板上最大棒料直径 | mm | Φ130 | * | |
| X轴有效加工长度 | mm | 350 | 300 | |
| Z轴有效加工长度 | mm | 200 | 160 | |
| 双主轴对接最大产品直径 | mm | Φ120 | * | |
| 过油缸棒料直径 | mm | Φ36 | / | |
| 进给 | X轴快移速度 | mm/min | 22000 | * |
| Z轴快移速度 | mm/min | 22000 | * | |
| X轴最大行程 | mm | 350 | 470 | |
| Z轴最大行程 | mm | 240 | 230 | |
| 主轴 | 筒夹直径 | 后拉(选配前推筒夹) | ||
| 主轴鼻端 | ASA | A2-5 | * | |
| 同服同步电主轴 | Kw | 11 | * | |
| 主轴转速 | rpm | 0-4500 | * | |
| 主轴通孔 | mm | Φ50 | * | |
| X/Z重复定位精度 | mm | 0.005 | * | |
| 其他 | 床身结构形式 | 90度立床身 | * | |
| 夹紧方式 | 液压 | * | ||
| 刀架方式 | 排刀架 | * | ||
| 润滑方式 | 自动润滑 | * | ||
| 冷却泵功率 | W | 370 | * | |
| 照明 | V | 220 | * | |
| 机床外形尺寸长×宽×高) | mm | 2609×1988×2168 | ||
| 机床重量 | T | 3.5 | ||

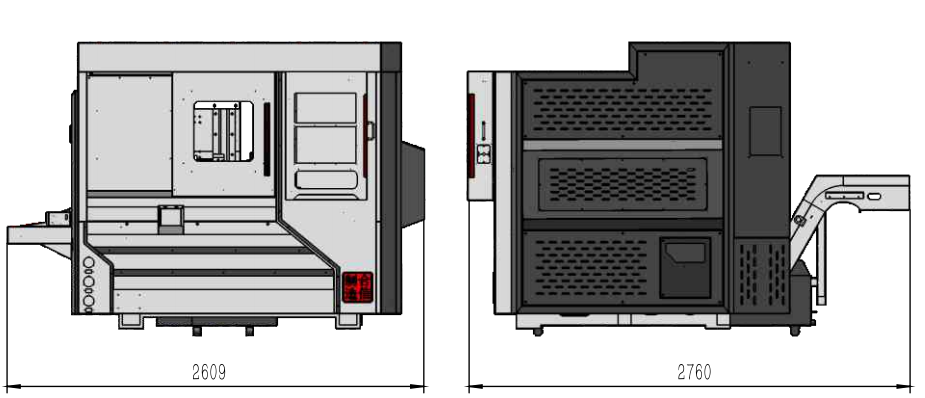

安装尺寸 Installation size

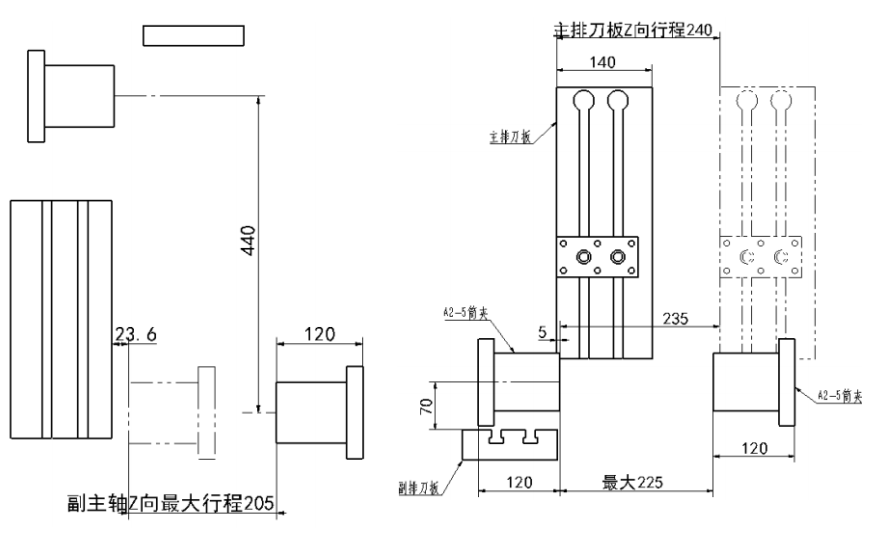

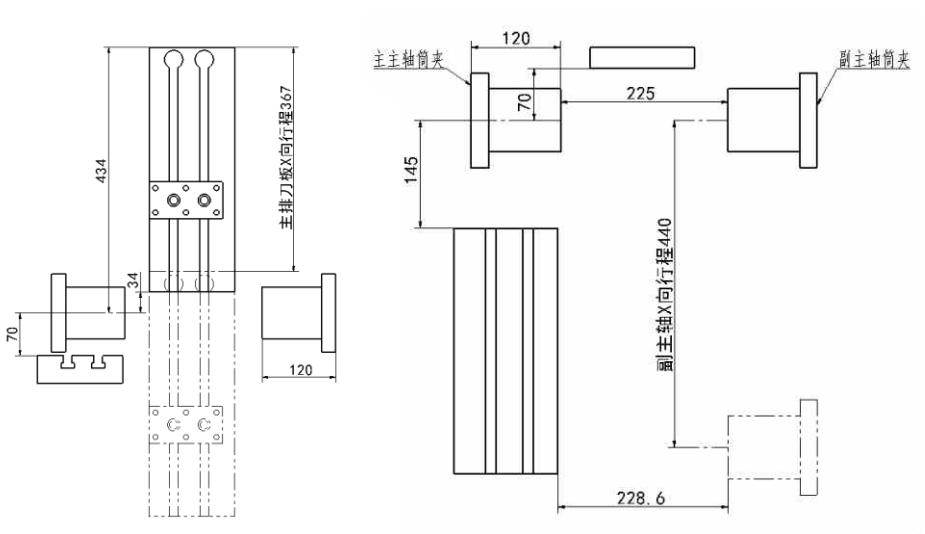

排刀干涉图 Interference diagram of row knife
