G-535 斜床身刀塔尾座线轨数控车床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
|
描述 |
项目 |
单位 |
G-535 |
|
工作范围 |
床身上最大回转直径 |
mm |
Φ450 |
|
过主轴最大棒料直径 |
mm |
Φ46 |
|
|
进给 |
X轴最快移动速度 |
mm/min |
22000 |
|
Z轴最快移动速度 |
mm/min |
22000 |
|
|
X轴最大行程 |
mm |
180 |
|
|
Z轴最大行程 |
mm |
360 |
|
| X/Z轴重复定位精度 | mm | 0.005 | |
|
尾座 |
尾座最大行程 |
mm |
470 |
|
两顶尖距离 |
mm |
360 |
|
|
尾座套筒行程 |
mm |
60 |
|
|
尾座套筒 |
莫氏 |
4# |
|
|
主轴 |
主轴鼻端 |
ASA |
A2-5 |
|
主轴转速 |
rpm |
50-4500 |
|
|
主轴通孔 |
mm |
Φ56 |
|
|
主电机 |
Kw |
伺服/变频5.5 |
|
|
卡盘直径 |
mm |
6-8寸 |
|
|
伺服 液压刀塔 |
最大回转直径 |
mm |
Φ396 |
|
中心高 |
mm |
80(8工位) |
|
|
其他 |
床身结构形式 |
|
45度斜床身 |
|
润滑方式 |
|
自动润滑 |
|
|
冷却泵功率 |
W |
250 |
|
|
照明 |
V |
220 |
|
|
系统 |
|
选配 |
|
|
机床外形尺寸(长×宽×高) |
mm |
2148×1527×1757 |
|
|
机床重量 |
T |
2.4 |

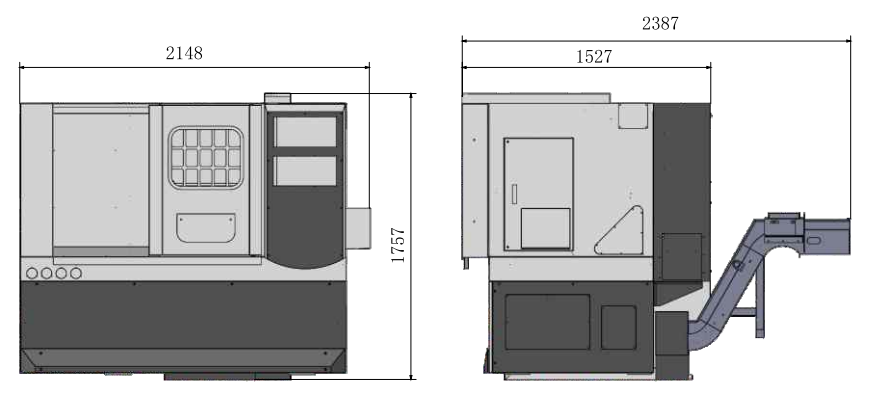

安装尺寸 Installation size

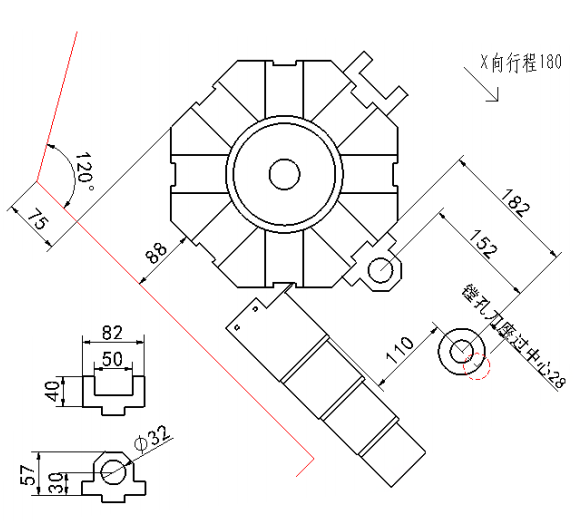

排刀干涉图 Interference diagram of row knife
