G-545 斜床身刀塔尾座线轨数控车床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
| 描述 | 项目 | 单位 | G-545 | G-545-800 |
| 工作范围 | 床身上最大回转直径 | mm | Φ460 | * |
| 过油缸棒料直径 | mm | Φ46(Φ52) | Φ52 | |
| 进给 | X轴最快移动速度 | mm/min | 22000 | * |
| Z轴最快移动速度 | mm/min | 22000 | * | |
| X轴最大行程 | mm | 245 | * | |
| Z轴最大行程 | mm | 550 | 800 | |
| 尾座最大行程 | mm | 480 | 730 | |
| X/Z轴重复定位精度 | mm | 0.005 | * | |
| 尾座 | 两顶尖距离 | mm | 550 | 800 |
| 整体移动尾座(线轨宽度) | mm | 35 | * | |
| 尾座套筒 | 莫氏 | 5# | * | |
| 主轴 | 主轴鼻端 | ASA | A2-5(可选配A2-6) | A2-6 |
| 主轴转速 | rpm | 50-4500 | * | |
| 主轴通孔 | mm | Φ56(Φ66) | Φ66 | |
| 主电机 | Kw | 伺服/变频7.5(选配11) | * | |
| 卡盘直径 | mm | 6寸(8寸) | 8寸 | |
| 伺服液压刀塔 | 最大回转直径 | mm | Φ480 | * |
| 中心高 | mm | 80(12工位) | * | |
| 其他 | 床身结构形式 | 45度斜床身 | * | |
| 润滑方式 | 自动润滑 | * | ||
| 冷却泵功率 | W | 250 | * | |
| 照明 | V | 220 | * | |
| 系统 | 选配 | * | ||
| 机床外形尺寸(长×宽×高) | mm | 2655×1851×1812 | 2932×1975×1867 | |
| 机床重量 | T | 3.5 | 4 |

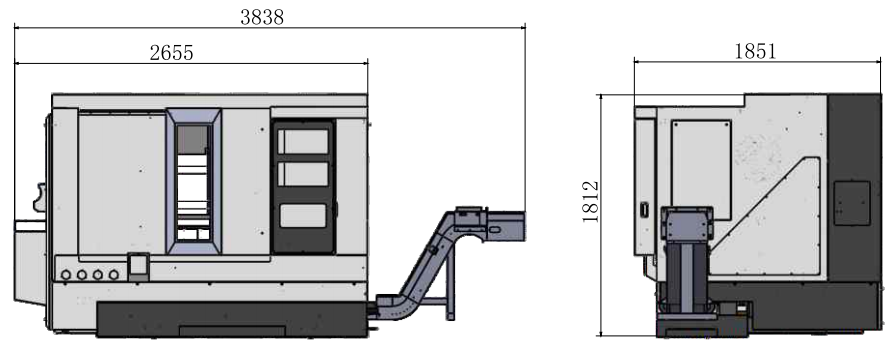

安装尺寸 Installation size
注:本目录内所有系列产品说明、数据和实际之间可能存在误差，如有更改，恕不另行通知。

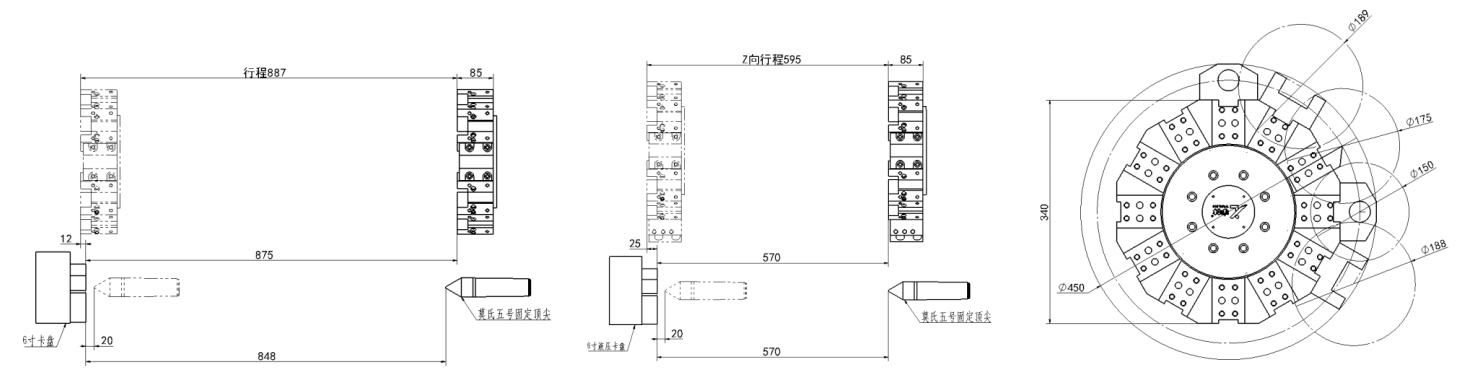

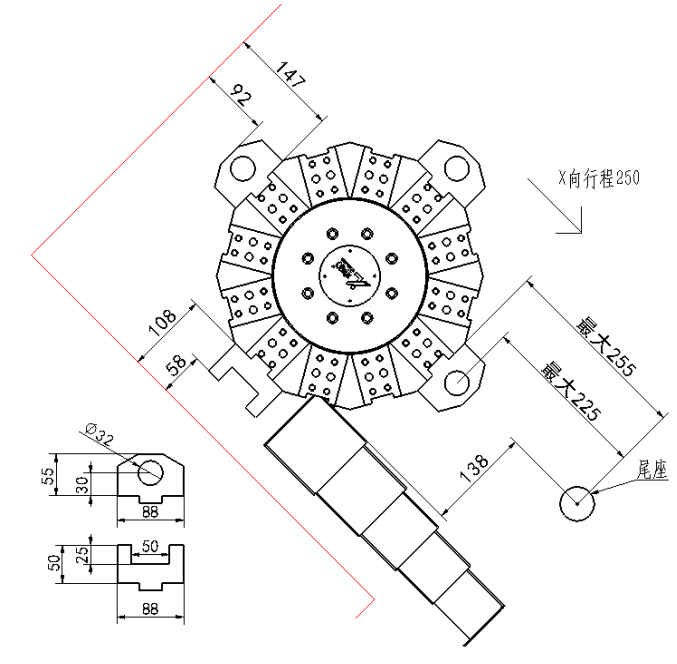

排刀干涉图 Interference diagram of row knife
