G-520 斜床身线轨数控车床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
| 描述 | 项目 | 单位 | G-520A | G-520 |
| 工作范围 | 床身上最大回转直径 | mm | Φ520 | * |
| 拖板上最大棒料直径 | mm | Φ160 | * | |
| 过油缸棒料直径 | mm | Φ52 | Φ46 | |
| 进给 | X轴快移速度 | mm/min | 22000 | * |
| Z轴快移速度 | mm/min | 22000 | * | |
| X轴最大行程 | mm | 500 | * | |
| Z轴最大行程 | mm | 450 | * | |
| X/Z轴重复定位精度 | mm | 0.005 | * | |
| 主轴 | 主轴鼻端 | ASA | A2-6(200主轴单元) | A2-5(170主轴单元) |
| 主轴转速 | rpm | 50-4500 | * | |
| 主轴通孔 | mm | Φ66 | Φ56 | |
| 主电机 | Kw | 5.5无编码器伺服 | * | |
| 卡盘直径 | mm | 6寸 | * | |
| 其他 | 夹紧方式 | 液压 | * | |
| 刀架方式 | 排刀架 | * | ||
| 床身结构形式 | 45度斜床身 | 客 | ||
| 润滑方式 | 自动润滑 | * | ||
| 冷却泵功率 | W | 250 | * | |
| 照明 | V | 220 | * | |
| 系统 | 选配 | * | ||
| 机床外形尺寸(长×宽×高) | mm | 2174×1620×1830 | * | |
| 机床重量 | T | 2.4 | 2.3 |
安装尺寸 Installation size

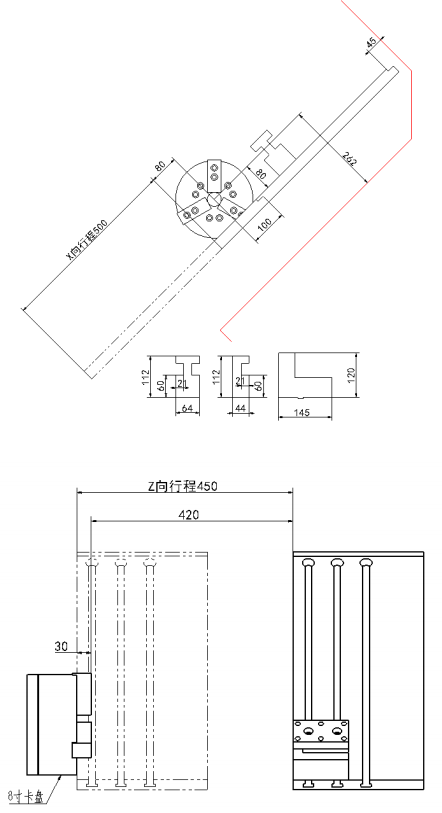

排刀干涉图 Interference diagram of row knife
