G-36 高低轨(排刀)数控机床
本产品适合壳类、盘类、轴类产品机械加工
技术参数
机床技术参数表 Machine tool specifications
| 描述 | 项目 | 单位 | G-36 | G-46 |
| 工作范围 | 床身上最大回转直径 | mm | Φ480 | * |
| 拖板上最大棒料直径 | mm | Φ160 | * | |
| 过油缸棒料直径 | mm | Φ36 | Φ46 | |
| 进给 | X轴快移速度 | mm/min | 22000 | * |
| Z轴快移速度 | mm/min | 22000 | * | |
| X轴最大行程 | mm | 400 | * | |
| Z轴最大行程 | mm | 400 | * | |
| Z/X轴线轨 | 30/30 | * | ||
| Z轴丝杆 | 3210 | 32 | * | |
| X轴丝杆 | 2508 | 25 | * | |
| X/Z轴重复定位精度 | mm | 0.005 | * | |
| 主轴 | 主轴 | ASA自制 | A2-5 | * |
| 主电机 | Kw | 5.5无编码器 | * | |
| 主轴轴承 | 前2后2(自制) | 前3后2(自制) | ||
| 主轴单元 | 150(可选) | 170(可选) | ||
| 主轴转速 | rpm | 50-4000 | * | |
| 主轴通孔 | mm | Φ50 | Φ50 | |
| Φ49 | Φ56 | |||
| 夹头 | 卡盘(选配) | * | ||
| 其他 | 床身结构形式 | 高低轨30度斜床身 | * | |
| 夹紧方式 | 液压 | * | ||
| 刀架方式 | 排刀架 | * | ||
| 润滑方式 | 自动润滑 | * | ||
| 冷却泵功率 | W | 120 | * | |
| 照明 | V | 220 | * | |
| 系统 | 选配 | * | ||
| 机床外形尺寸(长×宽×高) | mm | 1990×1500×1530 | * | |
| 机床重量 | T | 1.82 | 1.9 |

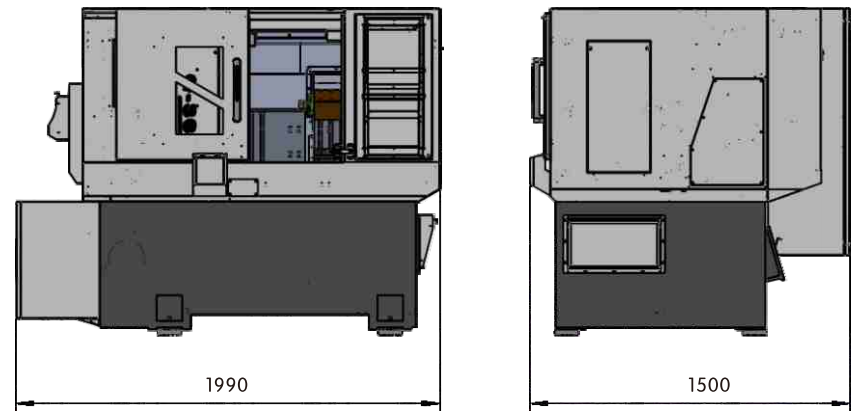

安装尺寸 Installation size

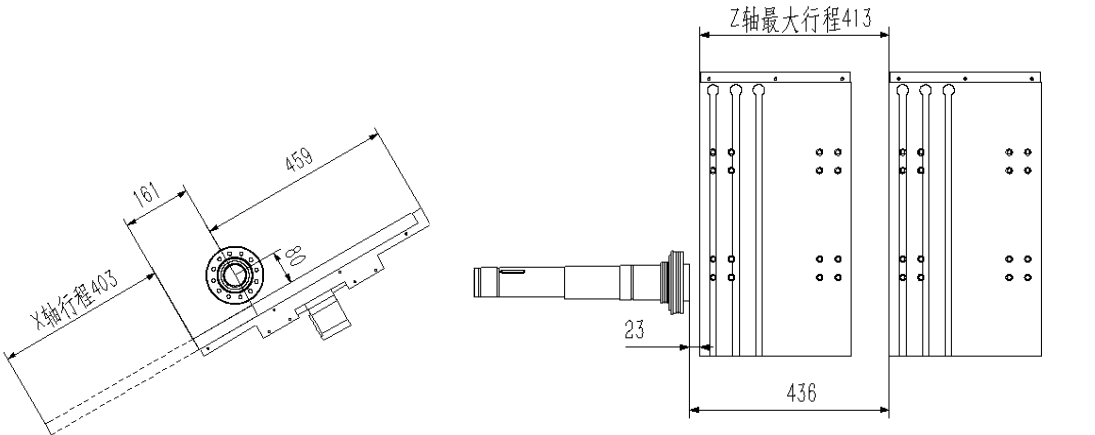

排刀干涉图 Interference diagram of row knife
